    GTX TX-GPS模块

    TX-GPS工业模块
    配套详细详细视频教程、使用说明及详细源代码
    售价:300元



       该GPS模块是天祥电子继2009年9月推出的第一版GPS模块后,又新推出的一款多功能的GPS开发工具。模块仍然采用世界顶级的GPS芯片—ublox NEQ-5Q做为核心,优化了PCB布局和布线,使信号更稳定,定位更迅速。

        模块由顶板和底板组成,采用直插式结构,顶板有TTL电平的串口,可以直接和各种微处理器连接,预留了ARM开发板(TX2440A)的接口,顶板也可以直接插在51STAR单片机实验箱上;底板有串口,USB接口,5V电源接口,可方便的和电脑连接,即使电脑没有串口,也可以通过USB接口做开发。

        模块新增加了后备电池,采用日本进口的精工3V可充电扭扣电池,后备电池可以在GPS模块断电后保存当前的星历,两小时之内再次启动GPS模块,可实现1秒钟快速定位。

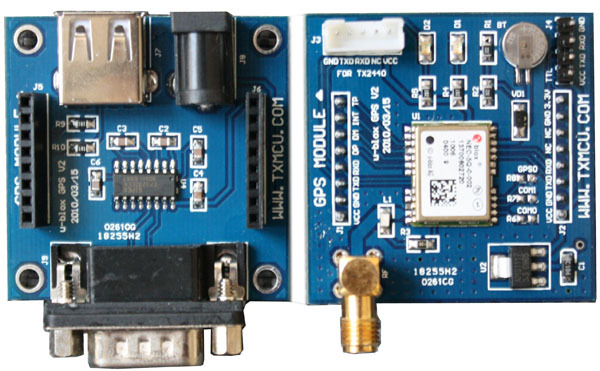

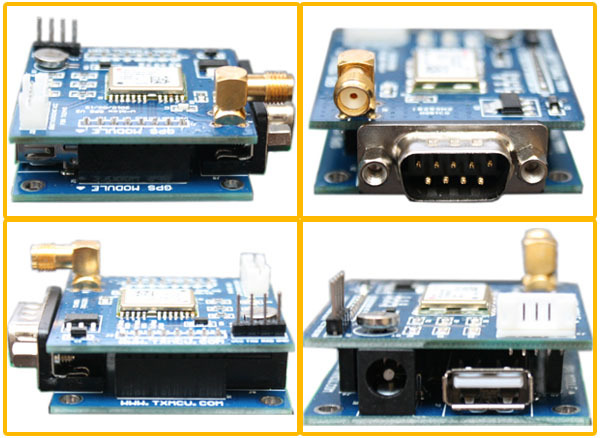

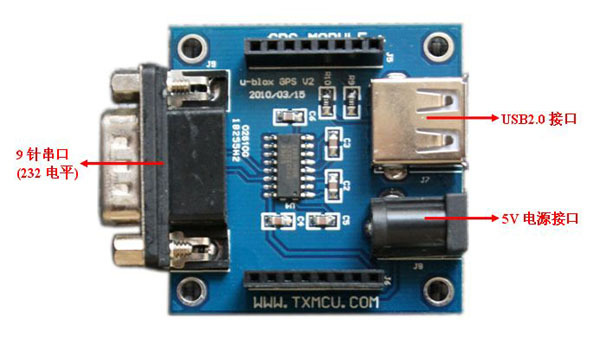

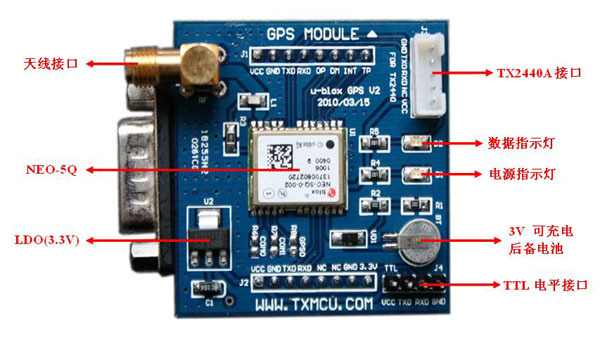

    上层板和下层板图片:



     一、模块简介
        该GPS模块采用瑞士u-blox公司的最新款GPS模块NEO-5Q主芯片,此芯片为多功能独立型GPS模组,以ROM为基础架构,成本低,体积小,并具有众多特性。采用u-blox最新的KickStart微弱信号攫取技术,能确保采用此模组的设备在任何可接收到信号的位置及任何天线尺寸都能够有最佳的初始定位性能并进行快速定位。
        瑞士u-blox公司是全世界闻名的GPS系统专业制造公司,以出色的导航性能及完美的品质效应,稳坐当今全球GPS模块市场第一把交椅,u-blox从芯片的设计,研发,模块的研发及设计生产都有一整套全球领先的研发生产管理流程,所有的GPS模块所用原料之上游供应商全部来自经过严格挑选的全球顶级知名厂商,每一只出厂的GPS模块都要经过各种恶劣环境的严格检测,有效保证了出厂的GPS模块的产品一致性及高可靠稳定性,u-blox公司出厂所有的GPS模块均符合欧美汽车导航GPS专业标准,u-blox公司是当今最出色的专业GPS制造公司,公司始创于1997年,公司董事长由Edzard Reuter先生担任,他曾经是原德国戴姆勒-奔驰汽车公司的董事长.
    u-blox为全球GPS产品研发及应用所作努力如下:
    ☆ 全球产销量No.1的GPS专业厂商(2006年模块出货量超过180万片)
    ☆ 全球第一家将GPS模块集成于手机内部的GPS厂商(始于2002年欧洲某手机企业)
    ☆ 全球灵敏度最高的民用级芯片及模块(芯片:UBX-G5 -160dbm 模块:LEA-5H/LEA-5S -160dbm)
    ☆ 全球功耗最低的GPS模块厂商(UBX-G5 50mw以下)
    ☆ 全球唯一一家实现2.5米高精度GPS/1米伽利略双系统混合精确定位的厂商☆ 全球第一家刷新频率每秒
       4Hz的GPS芯片及模块厂商
    ☆ 全球唯一一家能支持欧美及日本等不同区域的GPS高精度优化标准协议厂商[DGPS/SBAS
       (WAAS.EGNOS)]
    ☆ 全球唯一一家模块内置协议支持陀螺仪可隧道定位导航GPS模块厂商(TIM-LR/TIM-4R/LEA-4R)
    ☆ 全球唯一一家品质顶级厂商,不良品小于百万分之50,所有出厂的模块均有长达30-40页的出厂测试备案
       报告可供随时查询
    ☆ 全球第一家支持AGPS室内在线式辅助快速启动技术的GPS模块厂商,并独自研发并获得专利技术
       AssitNow离线式多天辅助GPS启动技术
    ☆ u-blox公司是欧洲汽车GPS导航委员会及伽利略委员会委员,参与制定欧洲汽车GPS导航专业标准制定
       及修正,所有产品均通过欧洲及美国汽车导航GPS专业标准测试及认证,参与全欧洲整个伽利略系统的标
       准制定及产品研发
    ☆ 全球第一家发布25.4x25.4*3mm 无引脚TIM系列封装的模块厂商,成为今天业界通用标准封装,而LEA-
       4X系列的产品将成为今天流行的新一代封装产品线

    1. 主要特性:
      50个通道卫星接收功能
      100万个以上的相关系引擎
      可同步追踪GPS及伽俐略导航卫星信号
      提供多种接口:UART,USB,IIC,SPI
    2. 性能参数
      接收器类型:50个接收通道
      GPS L1频率,C/A码
      SBAS:WAAS,EGNOS,MSAS,GAGAN
      启动时间:冷启动29 sec
      热启动<1 sec
      辅助启动<1 sec
      首次定位时间:<1 sec
      最大更新速率:<4Hz
      灵敏度:冷启动-144dBm
      跟踪灵敏度-160dBm
      捕获灵敏度-160dBm
      定位精度:Auto < 2.5m
      SBAS < 2m
      定时精度:RMS30ns
      99%<60ns
      极限速度:500m/s
      运行温度:-40℃~85℃
      芯片尺寸:16×12.2×2.4 mm
      模块尺寸:4.5cm×4.5cm

    3.电气性能:
      工作电压:2.7V~3.6V
      功耗:全速模式135mW @ 3.0V
      ECO模式129mW @ 3.0V
      备用电池:1.4V~3.6V,25uA
    4. 接口协议:

      串口UART1
      USB V2.0全速12Mbit/s

      协议:NMEA,UBX二进制

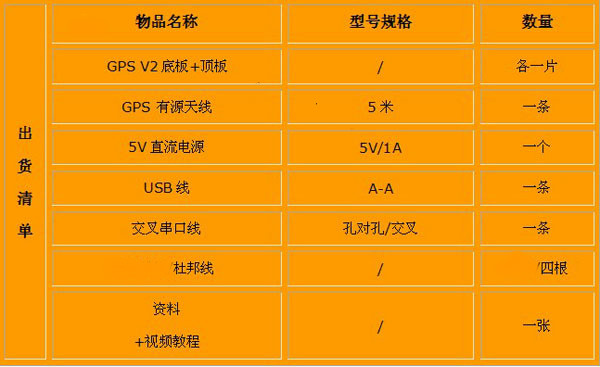

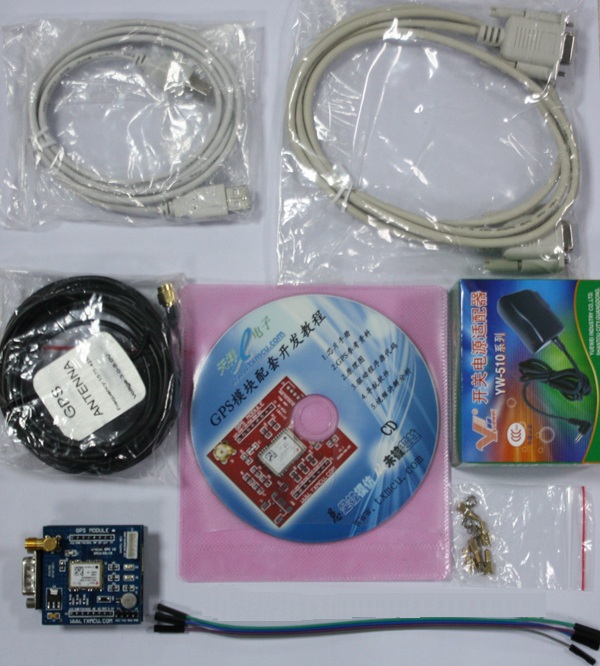

    5. 产品标配:

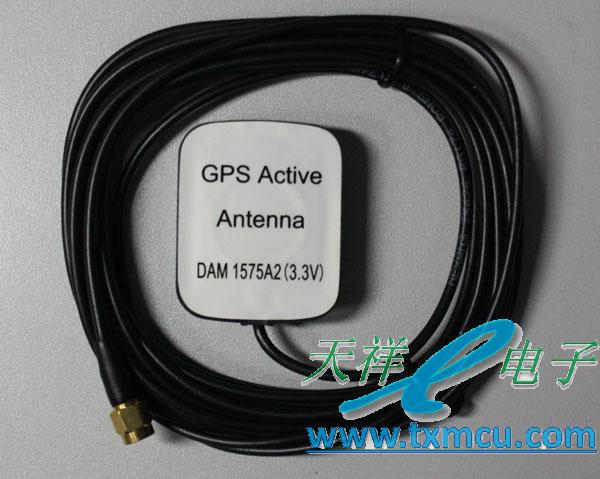

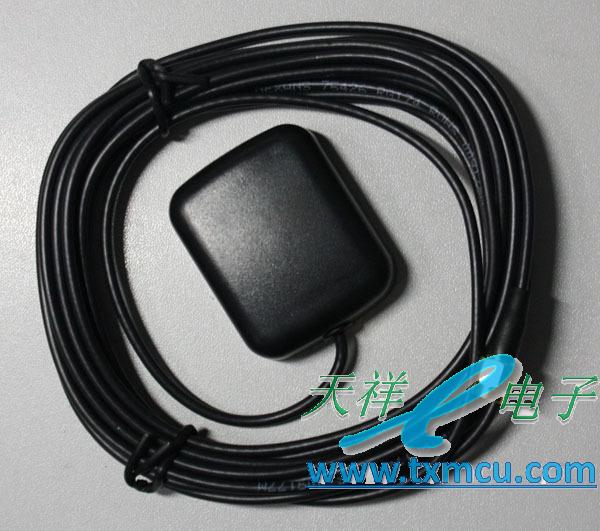

    天线如下图:

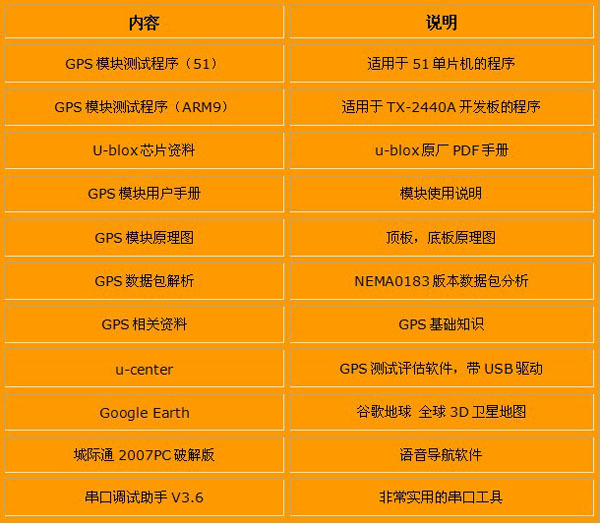

    光盘内容如下:




    二、硬件连接GPS模块接口图

    三、注意事项
    1. 天线必须延伸到室外开阔处,以便接收到信号。
    2. 如果使用TX-1C开发板USB供电,LCD的亮度不够,显示不清楚,最好
      使用外部直流电源供电,以便给LCD提供较大的电流。
    3. 每次下载程序之前,先拔下GPS模块,下载完程序后再插上模块。
    4. GPS启动方式介绍
    (1)冷启动:GPS首次上电的状态为冷启动,冷启动时需要下载星历,所以启动时间会比较慢,本模块
       最快的启动时间可以达到20-30秒之间,如果在信号弱的地方或遇到天气不好或其他因素的影响,启动
       时间或长一些,有时会在一分钟以上。
    (2)热启动:模块上增加了一块3V可充电后备电池,它可以用来保存模块当前的星历。在模块断电两小时
       内重启模块称为热启动,此时模块内已保存有星历参数,所以无需下载星历,可以快速进行定位,首
       次定位时间可以达到1秒以下
    (3)温启动:在有后备电池的情况下,模块断电两小时以后,而又在电池电量没有释放完之前启动,称为
       温启动。温启动时间较热启动要长一些,但比冷启动的时间短的多。

       启动时间:冷启动>温启动>热启动

    5. 静止时测得的速度和航向都是不准确的,当朝某个方向运行达到一定
       速度时,才会测得准确数据。
    6. 接收到有效数据后,过一段时间屏幕可能又会显示初始化状态,是因
       为暂时的信号中断,等待一会,信号就会正常。

    四、实物连接展示

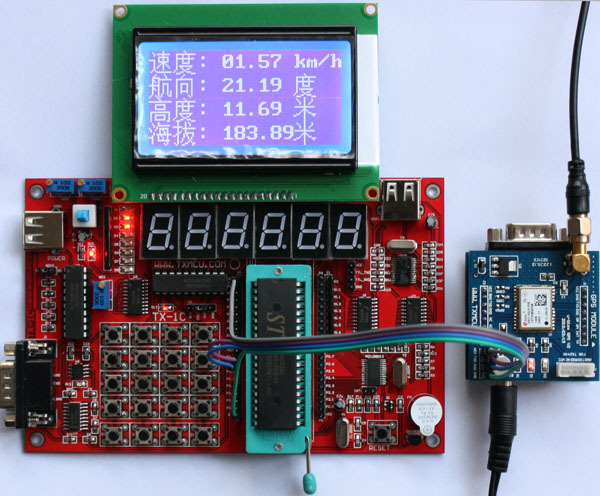

    与TX-1C开发板连接

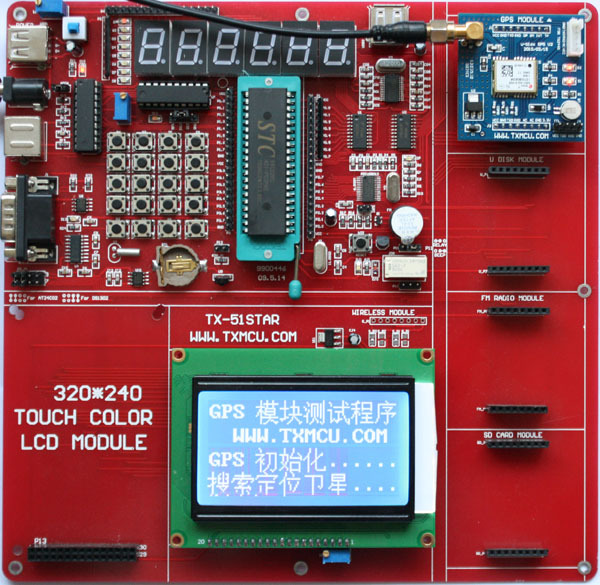

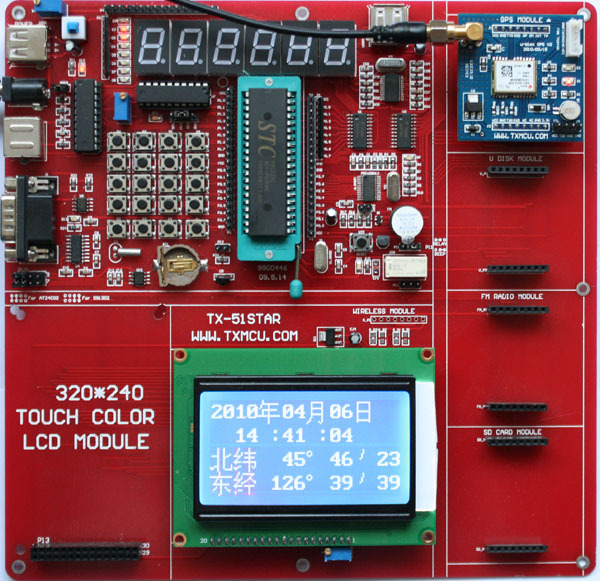

    与TX-51STAR实验箱连接

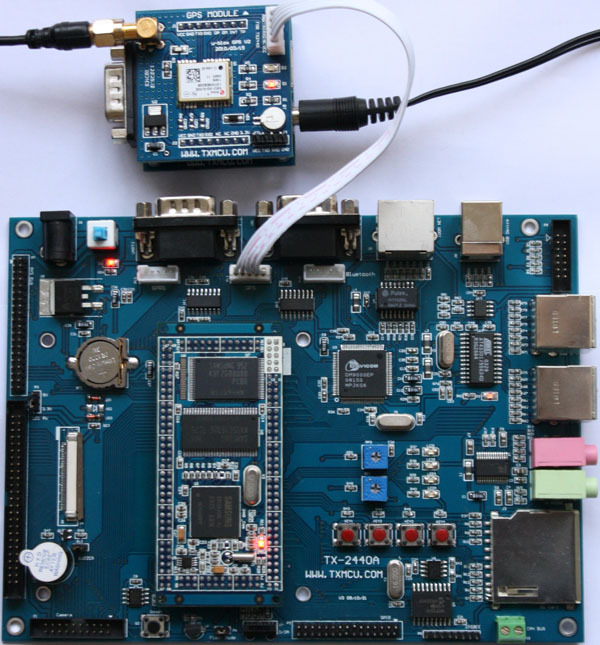

    与TX-2440A ARM9开发板连接

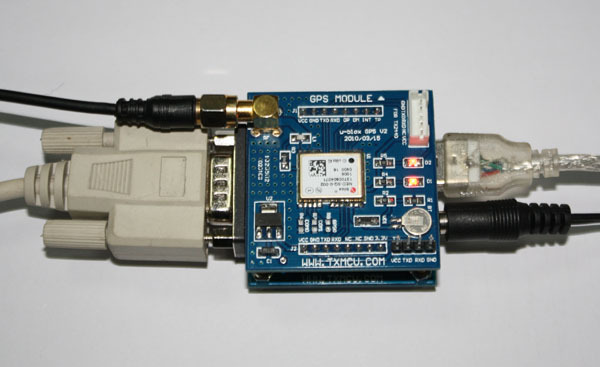

    通过串口或者是USB口和电脑直接连接


    提供多种PC机软件

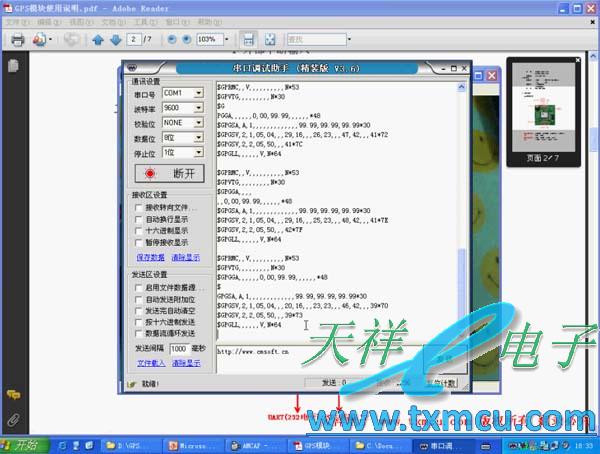

    使用串口调试助手查看数据

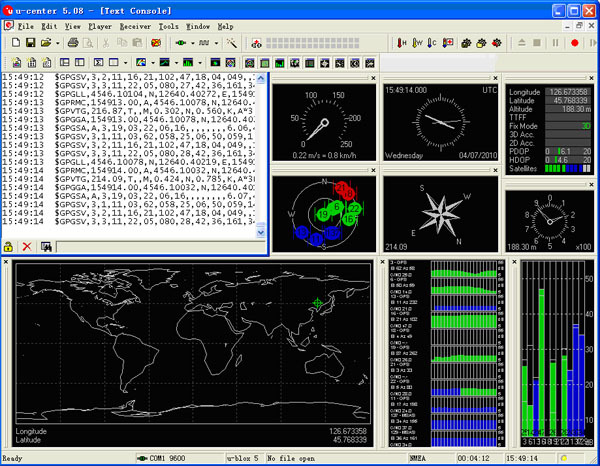

    u-center运行界面

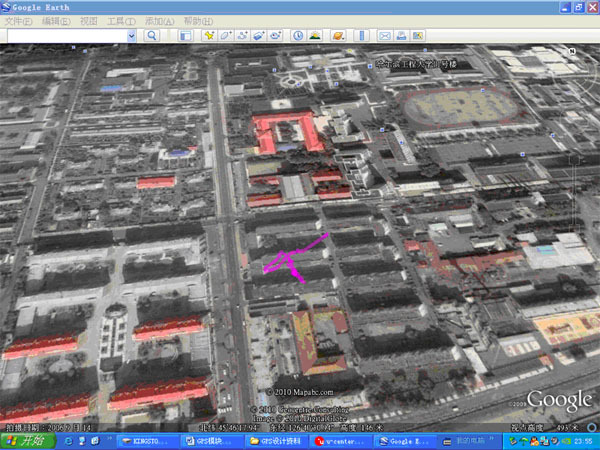

    使用Google Earth卫星地图定位

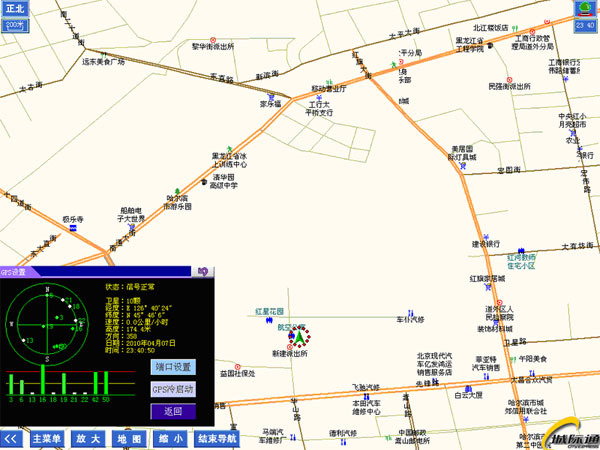

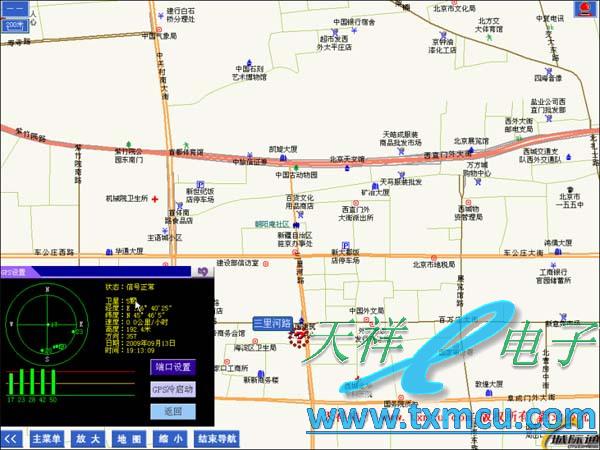

    使用城际通2007导航软件

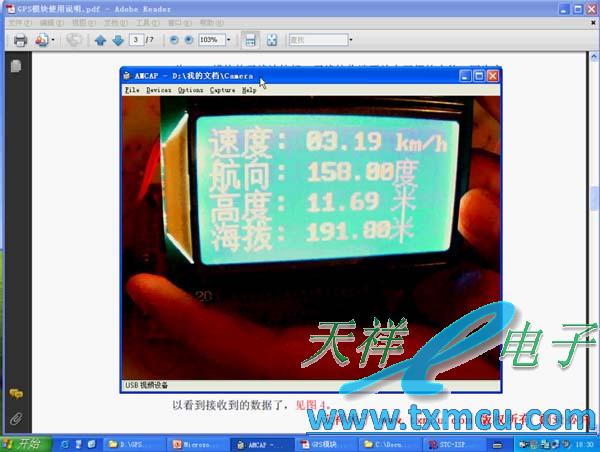

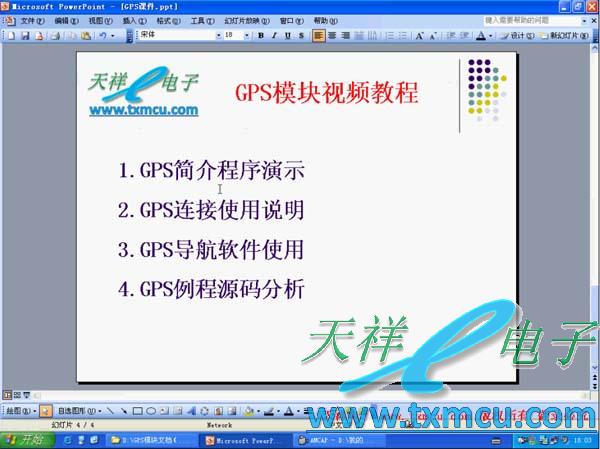

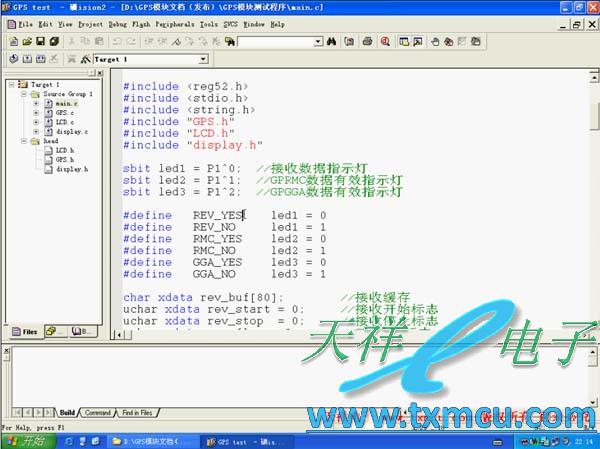

    视频截图
